Popis

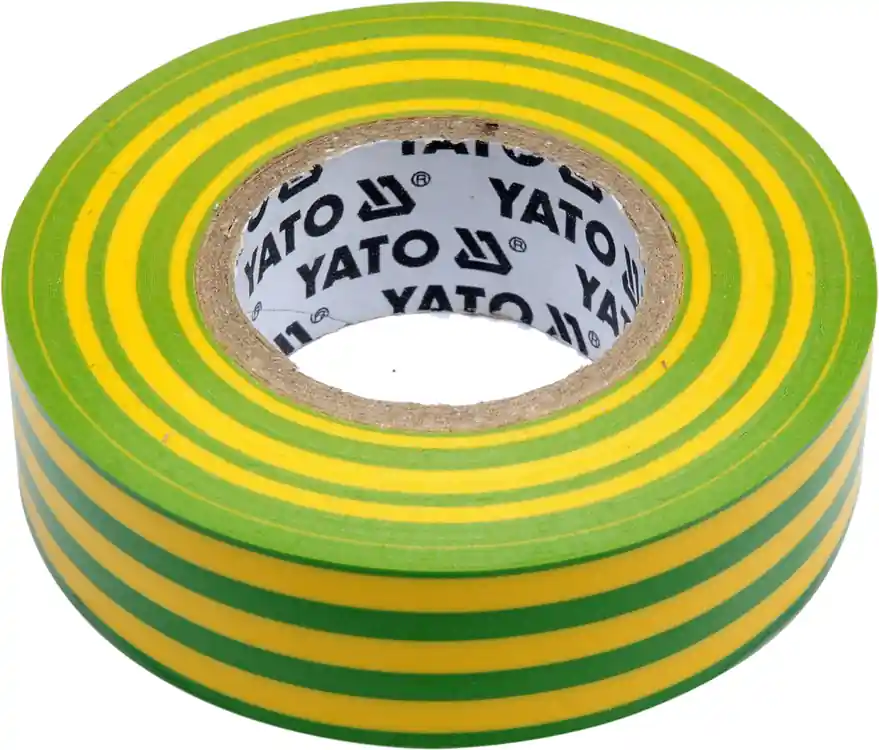

Elektroizolační páska 19 mm x 20 m x 0,13 mm YATO YT-81655 žluto-zelená
PVC izolační páska určená k izolaci elektrických spojů, označování ochranných vodičů a zajištění kabelových svazků. Výrobek splňuje normu EN60454-3-1-1/F-PVC/60/R-Tp a zaručuje elektrické i mechanické parametry požadované v elektroinstalacích.
Šířka : 19 mm
Délka : 20 m
Dielektrická pevnost :> 40 kV/mm
Barva : žluto-zelená
Charakteristika PVC elektroizolační pásky
Dielektrická pevnost
Parametr přesahující 40 kV/mm udává průrazné napětí na jednotku tloušťky materiálu. Tato hodnota zajišťuje účinnou izolaci vodičů v nízkonapěťových instalacích (do 1000 V AC), chrání před průchodem proudu přes vrstvu pásky a snižuje riziko úrazu elektrickým proudem.
Pružnost a prodloužení
Prodloužení nad 125 % vyjadřuje schopnost materiálu deformovat se bez ztráty vlastností. Páska se přizpůsobí nepravidelným tvarům vodičů, kabelů a spojek a zajistí těsné omotání i v obtížně přístupných místech. Pružnost usnadňuje práci při nízkých teplotách.
Materiál PVC
Polyvinylchlorid se vyznačuje odolností proti vlhkosti, působení chemikálií (oleje, slabé kyseliny, zásady) a UV záření. Materiál nepodléhá korozi, zachovává izolační vlastnosti ve vlhkém prostředí a zajišťuje dlouhodobou ochranu elektrických spojů.
Žluto-zelená barva
Podle elektrotechnických norem slouží žluto-zelená barva k označování ochranných vodičů (PEProtective Earth). Použití pásky v této barvě umožňuje vizuální identifikaci uzemňovacích vodičů v elektroinstalacích, což zvyšuje bezpečnost při údržbě a opravách.
Technické údaje
| Model | YT-81655 |
| Výrobce | YATO |
| Rozměry (šířka × délka × tloušťka) | 19 mm × 20 m × 0,13 mm |
| Barva | žluto-zelená |
| Materiál | PVC (polyvinylchlorid) |
| Dielektrická pevnost | 40 kV/mm |
| Prodloužení | 125 % |
| Teplota skladování | +10 °C až +40 °C |
| Provozní teplota | +5 °C až +50 °C |
| Norma | EN60454-3-1-1/F-PVC/60/R-Tp |
Použití izolační pásky
- Izolace spojů elektrických vodičů v budovních a průmyslových instalacích
- Označování ochranných (uzemňovacích) vodičů v souladu s barevným značením elektroinstalací
- Zajištění kabelových svazků proti rozmotání a mechanickému poškození
- Oprava poškozené izolace vodičů v nízkonapěťových instalacích
- Izolace spojů v automobilových instalacích (12 V/24 V)
- Ochrana vodičů před vlhkostí v prostředích se zvýšenou vlhkostí
- Dočasné zajištění konců vodičů při instalačních pracích
- Barevné kódování vodičů v rozvodných skříních a ovládacích panelech
Používání a skladování
Teplotní podmínky
Páska si zachovává izolační vlastnosti při teplotě od +5 °C do +50 °C. Pod 5 °C ztrácí PVC pružnost, což ztěžuje aplikaci. Skladování při teplotě +10 °C až +40 °C zabraňuje předčasnému stárnutí lepidla a nosného materiálu. Vyhněte se přímému slunečnímu záření a zdrojům tepla.
Zásady aplikace
Před nanesením pásky očistěte povrch vodiče od prachu, vlhkosti a zbytků tuku. Pásku nanášejte s 50% překryvem (každé další ovinutí by mělo přes předchozí přesahovat do poloviny šířky), což zajistí dvouvrstvou izolaci. Pásku při omotávání přitlačujte, aby lepidlo dosáhlo plné přilnavosti. Konec pásky přitlačte a několik sekund podržte.
Norma EN60454-3-1-1
Norma stanovuje požadavky na izolační pásky z PVC určené pro elektrotechnické aplikace. Označení F-PVC/60/R-Tp označuje pásku z flexibilního PVC s provozní teplotou do 60 °C, s kaučukovým lepidlem (Rrubber) a standardní tloušťkou (Tp). Shoda s normou potvrzuje elektrické a mechanické parametry a odolnost proti stárnutí.
Související produkty
Pro kompletní vybavení elektrotechnické dílny zvažte sadu izolačních pásek v různých barvách (červená, modrá, černá, hnědá) pro označování fází a nulového vodiče. Vhodným doplněním jsou tepelně smršťovací bužírky, instalační svorky a zkoušečky napětí pro ověření izolace.
