Popis

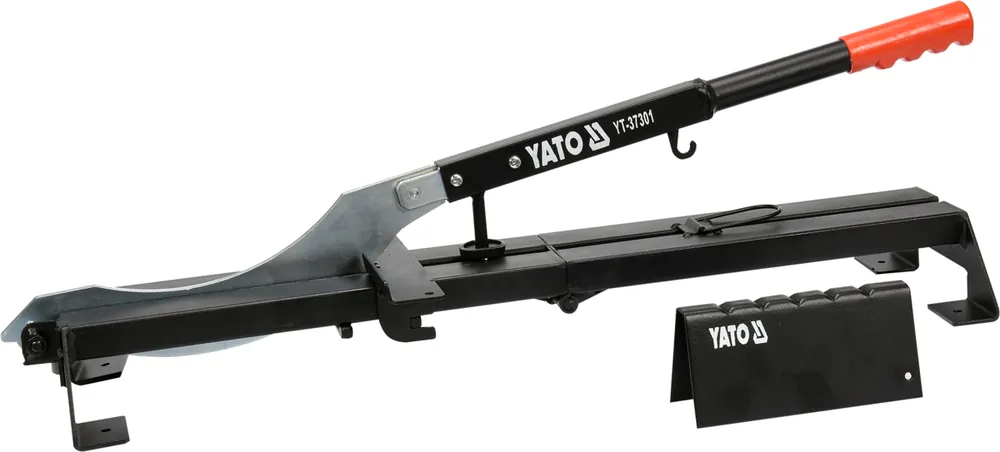

Gilotina na laminát YT-37301 YATO
Ruční gilotina určená k přesnému řezání podlahových a stěnových panelů bez použití elektřiny. Konstrukce z vyztuženého ocelového plechu zajišťuje stabilitu při řezání laminátových panelů o tloušťce do 12 mm.
Maximální šířka řezu : 210 mm
Maximální tloušťka panelu : 12 mm
Délka ramene : 520 mm
Šířka pracovního stolu : 100 mm
Technické vlastnosti gilotiny na panely
Vyztužená ocelová konstrukce
Provedení z tlustého ocelového plechu eliminuje deformace při práci s dlouhým ramenem páky. Tuhost konstrukce se promítá do opakovatelnosti řezu a životnosti zařízení při intenzivním používání.
Rameno páky 520 mm
Dlouhé rameno snižuje potřebný tlak při řezání tlustých panelů. Menší potřebná síla znamená nižší únavu při řezání většího množství dílů a lepší kontrolu nad procesem.
Odjnímatelný úhlový doraz
Doraz umožňuje přesné příčné řezání panelů o šířce do 210 mm. Po jeho odejmutí lze provádět podélné řezy bez omezení délky.
Systém stabilizace a bezpečnosti
Pracovní stůl podepřený nožičkami s gumovými podložkami zabraňuje posunu při práci. Pogumovaný doraz na rameni chrání ruku před přiskřípnutím a speciální profil čepele zvyšuje bezpečnost používání.
Technické specifikace
| Model | YT-37301 |
| Výrobce | YATO |
| Maximální šířka řezu (s dorazem) | 210 mm |
| Maximální tloušťka panelu | 12 mm |
| Délka ramene | cca 520 mm |
| Šířka pracovního stolu | 100 mm |
| Materiál konstrukce | Tlustý ocelový plech |
| Typ čepele | Speciální bezpečný profil |
| Další vybavení | Podpěra pro dlouhé panely, odnímatelný úhlový doraz |
| Transportní funkce | Skládací stůl, odnímatelné rameno |
| Uchcení | Otvory pro trvalé upevnění, gumové podložky |
| Obsah balení | Gilotina, podpěra/stojan |
Použití gilotiny na laminátové panely
- Řezání podlahových panelů standardních šířek 130, 150, 160 a 190 mm
- Řezání laminátových stěnových panelů o tloušťce do 12 mm
- Provádění příčných řezů s použitím úhlového dorazu
- Provádění podélných řezů po odejmutí dorazu
- Montážní práce v místnostech bez přístupu k elektřině
- Přesné přizpůsobování panelů v těžko přístupných místech
- Řezání panelů bez tvorby prachu a hluku
- Montáž podlah v objektech vyžadujících tichou práci
Použití a údržba
Příprava k práci
Před prvním použitím je nutné zkontrolovat stabilitu uchycení a stav čepele. Zařízení lze postavit na gumové podložky nebo trvale připevnit k podkladu prostřednictvím montážních otvorů v nožičkách. U dlouhých panelů je třeba namontovat podpěru.
Technika řezání
Panel je třeba položit naplocho na pracovní stůl a přidržet v poloze. Řez se provádí plynulým pohybem ramene s čepelí, bez trhání. Dlouhé rameno páky minimalizuje potřebnou sílu tlaku. U příčných řezů se používá úhlový doraz, u podélných se doraz ze stolu odejme.
Přeprava a skladování
Závěs umožňuje složení pracovního stolu a rameno lze sejmout, což usnadňuje přepravu a skladování zařízení. Kompaktní forma po složení umožňuje skladování v omezeném prostoru. Čepel je třeba chránit před mechanickým poškozením.
Kompatibilita s panely
Maximální šířka řezu 210 mm umožňuje práci s většinou laminátových panelů dostupných na trhu. Standardní šířky 130, 150, 160 a 190 mm se vejdou do pracovního rozsahu. Tloušťka do 12 mm zahrnuje běžné podlahové a stěnové panely třídy AC3-AC5.
