Popis

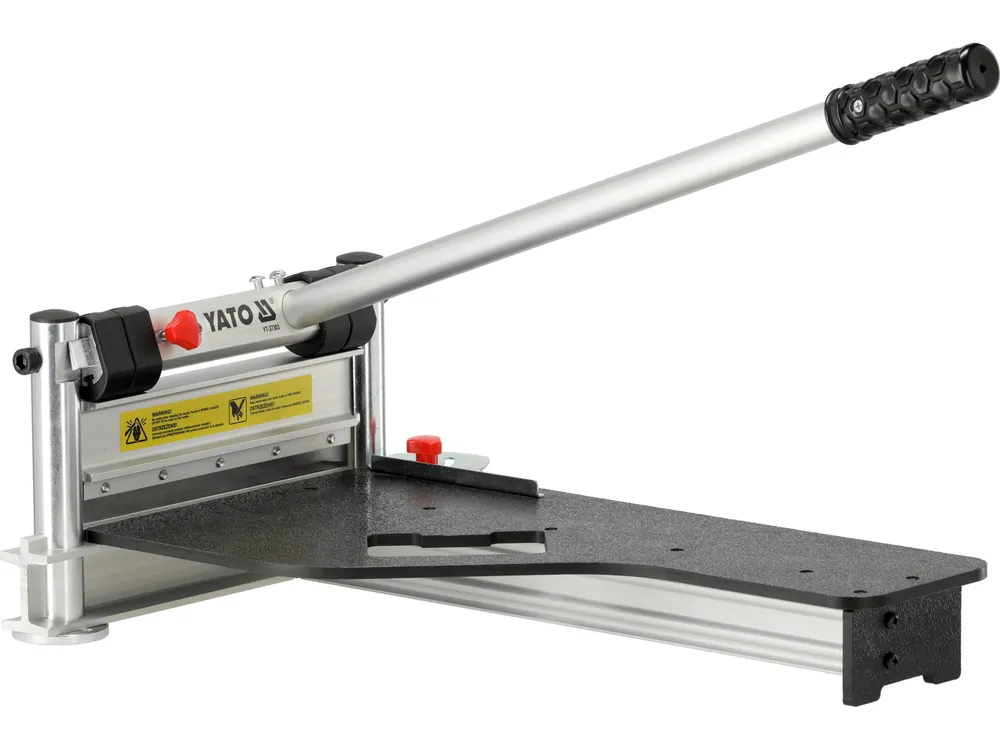

Gilotina na panely YATO 230 mm YT-37303
Ruční gilotina na řezání podlahových panelů, parket a pružných materiálů. Mechanické zařízení, které při dokončovacích pracích zamezuje vzniku prachu. Konstrukce z hliníkových profilů a ocelových nosných prvků.
Maximální délka řezu : 230 mm
Tloušťka materiálu : do 15 mm
Rozměry pracovní plochy : 650 × 460 mm
Úhly řezu : 15°, 22,5°, 30°, 45°
Technické vlastnosti gilotiny na panely
Rozsah řezu a kompatibilita materiálů
Maximální délka řezu 230 mm při tloušťce do 15 mm umožňuje opracování standardních podlahových panelů. Tyto parametry odpovídají šířce běžných laminátových panelů (190220 mm) i většině vinylových formátů. Gilotina si poradí s materiály různé tvrdostiod pružných dlaždic VCT až po tuhé laminátové panely třídy AC4/AC5.
Konstrukce a pracovní stabilita
Nůž uložený v hliníkových profilech s ocelovými přítlačnými prvky zajišťuje při řezu tuhost. Pracovní plocha 650 × 460 mm tvoří opěrnou plochu, která zabraňuje prohnutí materiálu. Rameno páky o délce 650 mm snižuje sílu potřebnou k proříznutípákový efekt snižuje potřebný tlak přibližně o 60 % ve srovnání s kratšími rameny.
Systém nastavení úhlů s přesnou aretací
Vestavěný úhelník s přednastavenými polohami 15°, 22,5°, 30° a 45° odstraňuje potřebu ručního nastavování úhlu. Každý z těchto úhlů odpovídá typickému použití: 45° pro vnitřní a vnější rohy, 22,5° pro osmiúhelníkové oblouky, 15° a 30° pro netradiční architektonické spoje. Západkový mechanismus opakuje nastavení bez nutnosti měření.
Nůž HSS W5 a systém výměny
Rychloběžná ocel HSS W5 se po tepelném zpracování vyznačuje tvrdostí 6264 HRC. Tento materiál si zachovává ostrost při řezání abrazivních materiálů (laminát s oxidem hlinitým). Vyměnitelný nůž umožňuje obnovupo otupení jej lze nabrousit nebo vyměnit, aniž by bylo nutné servisovat celé zařízení. Běžná životnost nože při každodenním používání činí 500800 řezů laminátových panelů.
Technická specifikace
| Model | YT-37303 |
| Výrobce | YATO |
| Maximální délka řezu | 230 mm |
| Maximální tloušťka materiálu | 15 mm |
| Rozměry pracovní plochy | 650 × 460 mm |
| Dostupné úhly řezu | 15°, 22,5°, 30°, 45° |
| Materiál nože | Ocel HSS W5 (vyměnitelná) |
| Délka přítlačného ramene | cca 650 mm |
| Konstrukční materiály | Hliníkové profily, ocelové prvky, plast |
| Typ pohonu | Mechanický (ruční) |
Použití při dokončovacích pracích
- Řezání laminátových panelů třídy AC3AC5 při montáži podlah v obytných a komerčních prostorách
- Opracování vinylových panelů LVT a SPCpružných materiálů vyžadujících čistý řez bez delaminace
- Seřezávání dřevěných a vícevrstvých parketových prvků na montážní rozměry
- Řezání dlaždic VCT (Vinyl Composition Tile) používaných v objektech veřejné vybavenosti
- Opracování pružných materiálů: technická guma, EVA pěna, PVC profily
- Příprava podlahových a dokončovacích lišt z plastů
- Úhlové řezání dokončovacích prvků pro rohy a napojení na stěny
- Úpravy při přizpůsobování panelů netradičním tvarům místností
Ověření kompatibility materiálu
Před řezáním zkontrolujte tloušťku a tvrdost materiálu. Laminátové panely s HDF jádrem o tloušťce 812 mm a vinylové panely 48 mm spadají do pracovního rozsahu. Materiály přesahující 15 mm tloušťky nebo s výjimečnou tvrdostí (např. kamenné kompozity) mohou vyžadovat předřez, případně se pro zpracování gilotinou nehodí.
Zásady používání a údržby
Před zahájením práce je nutné gilotinu postavit na stabilní vodorovný povrch. Nerovný podklad může ovlivnit přesnost řezu a způsobit nesprávné rozložení sil na konstrukční prvky.
Materiál určený k řezu se položí na pracovní plochu a přitlačí k úhelníku ve zvolené úhlové poloze. Důležité je, aby materiál po celé délce přiléhal k vedenívůle způsobuje odchylku linie řezu. Přítlačné rameno se spouští plynulým pohybem, bez škubání, což zajišťuje rovnoměrné rozložení síly po celé délce nože.
Po každých 50100 řezech se doporučuje odstranit odřezky materiálu z prostoru nože a pracovní plochy. Částečky laminátu nebo plastu se mohou hromadit ve spárách a ovlivňovat přesnost vedení nože. Čištění se provádí měkkým kartáčem nebo stlačeným vzduchem.
Stav nože vyžaduje pravidelnou kontrolu. Známkami otupení jsou: zvýšený odpor při řezu, nerovné hrany řezu, nutnost vyvíjet větší sílu na rameno. Otupený nůž lze nabrousit na brousku nebo vyměnit za nový. Výrobce doporučuje výměnu přibližně po 800 řezech laminátových panelů, případně dříve při intenzivním používání.
Pohyblivé body konstrukce (panty ramene, mechanismus úhelníku) je třeba pravidelně mazat technickým mazivem nebo strojním olejem. Tento úkon snižuje tření a zabraňuje předčasnému opotřebení kovových prvků.
Bezpečnost při práci
Gilotina na panely je mechanické zařízení s ostrým nožem. Během spouštění ramene se vyhněte tomu, abyste měli ruce v zóně řezu. Doporučuje se používat pracovní rukavice a ochranné brýlei když nevzniká prach, mohou odlétat drobné odštěpky materiálu. Zařízení je nutné používat v souladu s pokyny výrobce.
