Popis

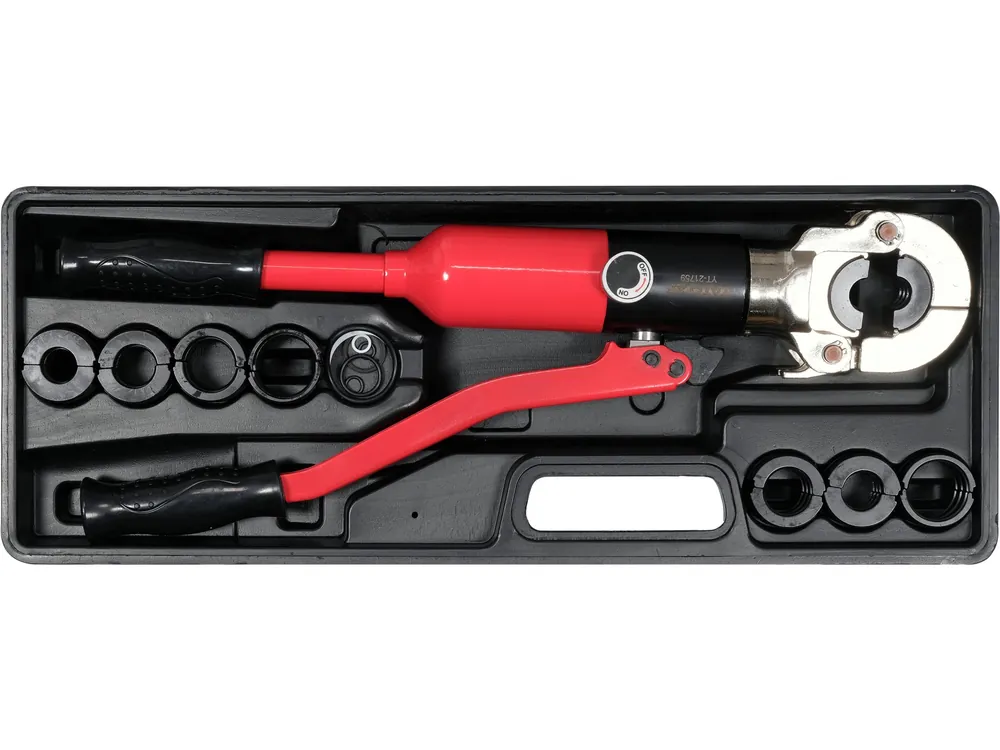

Hydraulické lisovací kleště na PEX U/TH 16-32 YT-21759 Yato
Hydraulický nástroj pro lisování tvarovek na trubkách PEX, vybavený systémem rychlé výměny čelistí a otočnou hlavou o 360°. Model YT-21759 je určen pro tvarovky typu U a TH v rozsahu průměrů 16-32 mm a zajišťuje lisovací sílu 10 tun.
Lisovací síla : 10T
Rozsah průměrů : 16-32 mm
Typy tvarovek : U, TH
Otočná hlava : 360°
Technické vlastnosti hydraulických lisovacích kleští
Lisovací síla 10 tun
Parametr udávající maximální sílu, kterou hydraulický mechanismus vyvíjí na tvarovku při lisování. Hodnota 10 tun zaručuje úplnou deformaci kovové objímky tvarovky, což zajišťuje těsnost spoje v souladu s instalačními normami pro vodovodní a topenářské systémy.
Otočná hlava 360 stupňů
Konstrukce umožňující volné otáčení pracovní části nástroje kolem vlastní osy bez nutnosti měnit polohu těla nástroje. Řešení umožňuje práci v stísněných montážních prostorech, u stěn, v rozích a u souběžně vedených trubek.
Systém rychlé výměny čelistí
Mechanismus bezklíčového upevnění pracovních vložek, který zkracuje dobu přípravy nástroje pro práci s jiným průměrem trubky. Čelisti se nasazují zasunutím a otočením západky, což odstraňuje potřebu dalšího nářadí.
Sada čelistí U a TH
Sada obsahuje 8 párů čelistí pro dva nejrozšířenější systémy lisovaných tvarovek: U (16, 20, 25, 32 mm) používané u trubek PEX a TH (16, 20, 26, 32 mm) používané v systémech vícevrstvých trubek PEX-AL-PEX a PERT-AL-PERT.
Technická specifikace
| Model | YT-21759 |
| Výrobce | Yato |
| Typ pohonu | Hydraulický |
| Lisovací síla | 10T (98 kN) |
| Podporované tvarovky | Typ U: 16, 20, 25, 32 mm Typ TH: 16, 20, 26, 32 mm |
| Rozsah průměrů | 16-32 mm |
| Pracovní hlava | Otočná 360° |
| Systém výměny čelistí | Rychloupínací |
| Obsah sady | Lisovací kleště, 8 párů čelistí, přepravní kufr |
Použití lisovacích kleští na trubky PEX
- Vodovodní instalace v obytných a veřejných budovách
- Systémy ústředního vytápění s vícevrstvými trubkami
- Podlahové vytápění s trubkami PEX
- Chladicí a klimatizační instalace
- Systémy rozvodu vody v potravinářském průmyslu
- Modernizace starých měděných a ocelových instalací
- Montáž instalací v energeticky úsporném stavitelství
Typy tvarovek a kompatibilita
Tvarovky typu U (systém U)
Používají se u trubek PEX (zesíťovaný polyetylén) a PE-RT. Lisovací objímka má po uzavření tvar písmene U. Čelisti 16, 20, 25 a 32 mm pokrývají standardní vnější průměry trubek používaných v domovních instalacích. Kontrola kompatibility: na tvarovce musí být označení U“ nebo U-systém“.
Tvarovky typu TH (lisovací systém)
Jsou určeny pro vícevrstvé trubky PEX-AL-PEX a PERT-AL-PERT s hliníkovou vrstvou. Objímka po zalisování přebírá profil TH. Průměry 16, 20, 26 a 32 mm odpovídají standardům vícevrstvých systémů. Ověření: označení TH“ nebo TH-systém“ na těle tvarovky a viditelná hliníková vrstva v řezu trubky.
Používání a údržba
Před zahájením práce zkontrolujte stav čelistí z hlediska mechanického poškození a čistotu pracovních ploch. Trubka musí být odstřižena kolmo nožem na trubky PEX a její hrana sražena, aby se tvarovka snáze nasadila. Po nasazení tvarovky se trubka zasune do kleští až na doraz a poté se uvede do chodu hydraulický mechanismus opakovaným stisknutím páky.
Po dokončení lisovacího cyklu nástroj automaticky uvolní tlak a rozevře čelisti. Těsnost spoje se kontroluje tlakovou zkouškou celé instalace v souladu s normou ČSN EN 806. Doporučený zkušební tlak činí 1,5násobek provozního tlaku a udržuje se po dobu minimálně 30 minut.
Údržba lisovacích kleští zahrnuje pravidelné mazání kloubových bodů strojním olejem a kontrolu hladiny hydraulického oleje ve válci. Po skončení práce je nutné nástroj očistit od nečistot a uložit do přiloženého kufru ve vodorovné poloze. Lisovací kleště nenechávejte delší dobu pod tlakem.
Související produkty
Pro práci s lisovacími kleštěmi se doporučuje mít k dispozici: nůžky na trubky PEX, kalibrátor pro obnovení kruhového průřezu po řezu, fazovací nástroj pro odstranění otřepů a manometr pro kontrolu tlaku v instalaci. Při práci s vícevrstvými trubkami se hodí sada klíčů pro demontáž závitových tvarovek.
