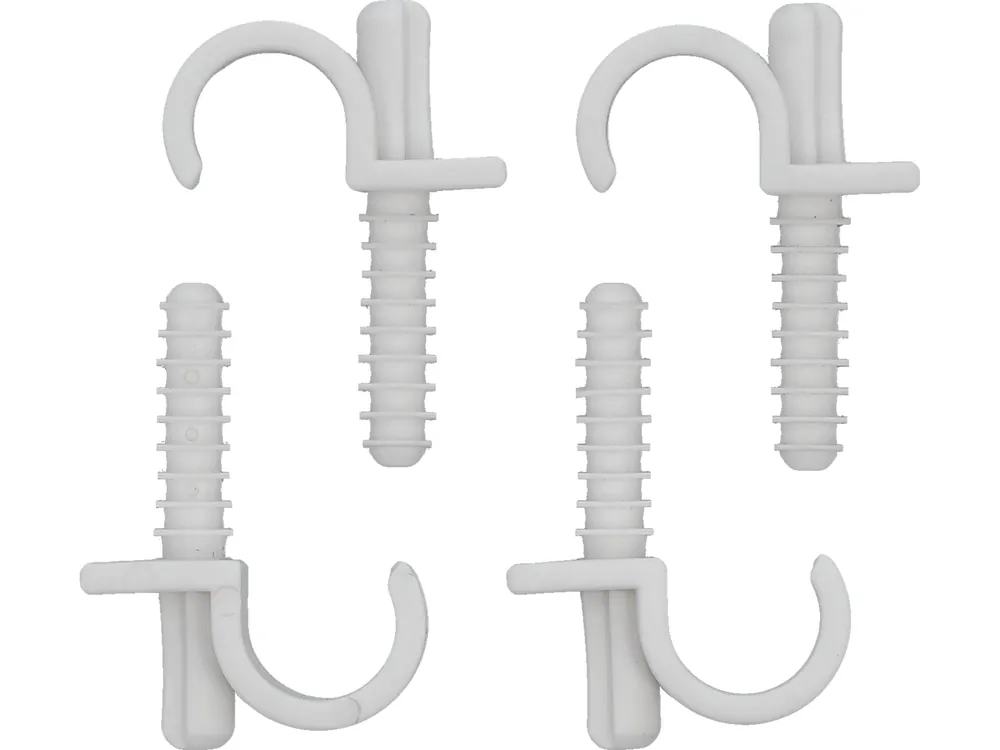

Instalační objímky pro trubky 1516 mm s rychlomontážním trnem4 ks 54850 Vorel
Objímky typu ring určené k upevnění trubek o průměru 1516 mm na stavební podklady. Jsou vyrobené z vysokohustotního polyetylénu (PEHD) a vybavené integrovaným rychlomontážním trnem, který odstraňuje potřebu používat samostatné rozpěrné hmoždinky. Balení obsahuje 4 kusy připravené k použití.
Průměr trubky : 1516 mm
Materiál : PEHD (vysokohustotní polyetylén)
Rozsah teplot : -40 až +110 °C
Množství v balení : 4 ks
Charakteristika produktu
Integrovaný rychlomontážní trn
Každá objímka je již z výroby vybavena trnem o průměru 10 mm a délce 28 mm. Montáž spočívá v zaražení trnu do otvoru 8 mmbez použití příklepové vrtačky k osazení samostatných rozpěrných hmoždinek, což zkracuje dobu instalace při větším počtu upevňovacích bodů.
Materiál PEHDchemická a tepelná odolnost
Vysokohustotní polyetylén se vyznačuje odolností proti vlhkosti, korozi a mnoha chemickým látkám. Přípustný rozsah teplot od -40 do +110 °C umožňuje používat objímky jak v rozvodech studené a teplé vody, tak ve venkovním prostředí při velkých výkyvech teplot.
Široká materiálová kompatibilita trubek
Objímky pasují na měděné, ocelové i plastové trubky: PVC, PE, PE-X, PP, PB, a také na vícevrstvé trubky (PEX/A/PEX, PP-R/A/PP, PEX/A/HDPE), chráničky, elektroinstalační trubky, trubky PESCHEL a pneumatická vedení. Jeden typ objímky pokryje potřeby většiny běžných instalací.
Použití v interiéru i exteriéru
Bílá barva a odolnost materiálu proti UV záření a vlhkosti umožňují montáž jak uvnitř budov, tak venkunapř. při vedení instalace po fasádě nebo ve vlhkých prostorách.
Technická specifikace
| Model | 54850 |
| Výrobce | Vorel |
| Určení | Trubky o průměru 1516 mm |
| Materiál objímky | PEHD (vysokohustotní polyetylén) |
| Barva | Bílá |
| Hmotnost jednotky | 4,2 g (±5 %) |
| Rozsah pracovních teplot | -40 °C až +110 °C |
| Průměr montážního otvoru | 8 mm |
| Průměr rychlomontážního trnu | 10 mm |
| Délka rychlomontážního trnu | 28 mm |
| Množství v jednotkovém balení | 4 ks |
| Množství v hromadném balení | 50 bal. |
Použití
- Rozvody studené a teplé užitkové vody
- Kanalizační a odpadní rozvody
- Plynové rozvody (měděné a ocelové trubky)
- Pneumatické rozvody a rozvody stlačeného vzduchu
- Elektroinstalaceupevnění chrániček a elektroinstalačních trubek
- Rozvody podlahového vytápění a topné rozvody (trubky PE-X, PP-R)
- Montáž trubek PESCHEL a vícevrstvých trubek
- Vedení instalací vně budov a ve vlhkých prostorách
Volba velikosti objímkyjak ověřit kompatibilitu
Velikost objímky se volí podle vnějšího průměru trubky (DN/OD), nikoli podle jejího jmenovitého rozměru. Měděné trubky 15 mm, trubky PE-X 16 mm a závitové ocelové trubky DN 3/8″ spadají do rozsahu 1516 mm. V případě pochybností je třeba změřit vnější průměr trubky posuvným měřítkem. Montážní otvor 8 mm je nutné vyvrtat do podkladu před zaražením trnupodklad musí mít odpovídající únosnost pro zvolený průměr otvoru.
