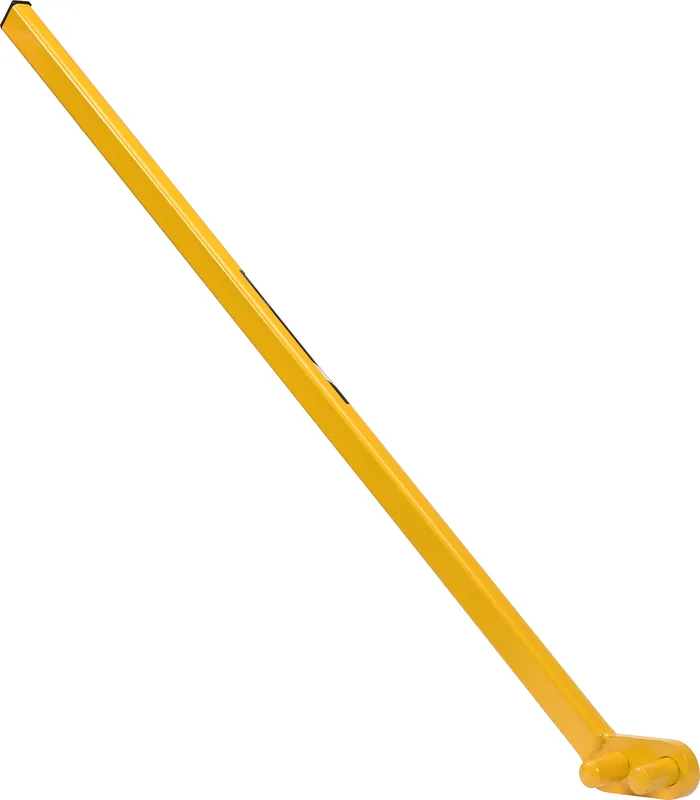

Ohýbač prutů 6-16 mm Vorel 49810
Ruční nástroj pro ohýbání výztužných a hladkých prutů používaný při stavebních a dílenských pracích. Umožňuje tvarování výztuže různých průměrů bez použití elektrických zařízení.
Rozsah ohýbání : 6-16 mm
Celková délka : 930 mm
Profil rukojeti : 20×30 mm
Model : 49810
Technické vlastnosti ohýbače prutů
Rozsah průměrů prutů
Nástroj je určen pro výztužné pruty o průměru 6-14 mm a hladké pruty do 16 mm. Rozdíl vyplývá z tvrdosti materiáluvýztužná ocel má vyšší pevnost, což omezuje maximální průměr při ručním ohýbání. Před zahájením práce je nutné ověřit typ prutu a jeho průměr.
Konstrukce rukojeti
Obdélníkový profil o rozměrech 20×30 mm a tloušťce stěny 2 mm zajišťuje tuhost celé konstrukce. Větší plocha rukojeti umožňuje lepší rozložení síly při ohýbání, což snižuje únavu rukou při delší práci. Profil zabraňuje otáčení nástroje v ruce.
Pracovní délka 930 mm
Délka nástroje určuje sílu pákyčím delší rameno, tím menší úsilí je potřeba k ohnutí prutu. Rozměr 930 mm představuje kompromis mezi efektivitou ohýbání a možností práce v omezeném prostoru, typickém pro staveniště a bednění.
Ohýbací kolíky průměr 20 mm
Kolíky o průměru 20 mm a délce 35 mm tvoří opěrný bod pro ohýbání. Průměr kolíku ovlivňuje minimální poloměr ohybu prutuvětší kolík zajišťuje mírnější ohyb, což je důležité u prutů většího průměru, kde by příliš ostrý úhel mohl oslabit strukturu oceli.
Technická specifikace
| Model | Vorel 49810 |
| Rozsah ohýbání žebrovaných prutů | 6-14 mm |
| Rozsah ohýbání hladkých prutů | do 16 mm |
| Celková délka | 930 mm |
| Profil rukojeti | obdélníkový 20×30 mm |
| Tloušťka stěny rukojeti | 2 mm |
| Průměr ohýbacích kolíků | 20 mm |
| Délka ohýbacích kolíků | 35 mm |
| Typ nástroje | ruční |
Použití ohýbače prutů
- Ohýbání výztuže v železobetonových konstrukcích základů, stěn a stropů
- Tvarování třmínků a kotevních háků ve vyztužených prvcích
- Úprava výztuže přímo na staveništi
- Příprava prutů pro věnce a překlady
- Ohýbání hladkých prutů při dílenských a zámečnických pracích
- Vytváření konstrukčních prvků v drobné architektuře
- Korekce úhlu ohybu dříve připravené výztuže
- Rekonstrukční práce vyžadující úpravu stávající výztuže
Používání a údržba
Technika ohýbání prutů
Prut je třeba umístit mezi ohýbací kolíky a poté postupně zvyšovat tlak na rameno nástroje. Ohýbání by mělo probíhat plynule, bez trhavých pohybůnáhlé přetížení může poškodit jak nástroj, tak strukturu prutu. U prutů většího průměru se doporučuje několikrát posunout místo ohybu podél prutu.
Údržba nástroje
Po skončení práce je nutné odstranit z povrchu nástroje nečistoty od betonu a rzi. Ohýbací kolíky je vhodné pravidelně kontrolovat z hlediska deformacepromáčknutí mohou způsobit nerovnoměrné ohýbání. Skladování na suchém místě zabraňuje korozi, která oslabuje ocelovou konstrukci.
Omezení použití
Ohýbač není určen pro ohýbání prutů o větším průměru, než je uvedeno v specifikacipokus o ohnutí silnějšího prutu může způsobit trvalou deformaci nástroje. Neprodlužujte rameno za účelem zvýšení síly páky, protože to přetěžuje svary.
