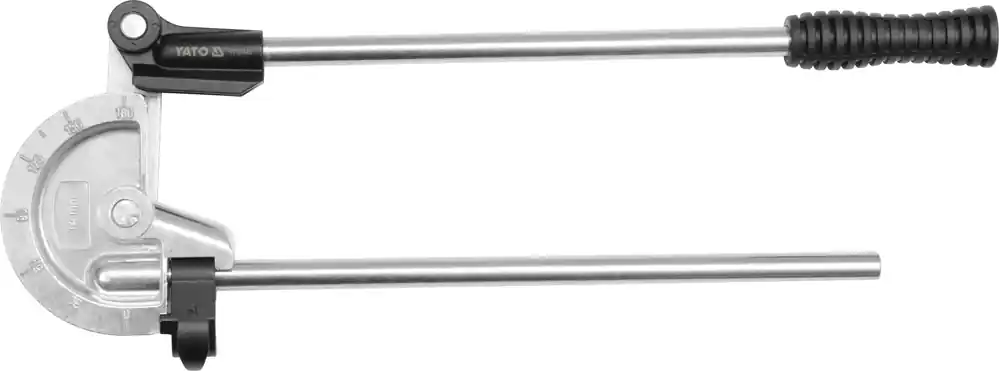

Ohýbačka trubek 14 mm YT-21843 YATO
Ruční nástroj pro přesné ohýbání trubek o průměru 14 mm z měkké mědi, hliníku a měkké oceli. Konstrukce s hliníkovým tělem a ocelovými rameny zajišťuje ohýbání do úhlu až 180° bez deformace materiálu.
Průměr trubek : 14 mm
Maximální úhel ohybu : 180°
Materiál těla : Hliník
Model : YT-21843
Charakteristika ohýbačky trubek YATO
Hliníkové tělo s vodicí drážkou
Hliníková konstrukce zabraňuje deformaci trubky při ohýbání. Vodicí drážka stabilizuje materiál a eliminuje riziko zmáčknutí stěn, což je klíčové při práci s tenkostěnnými měděnými trubkami používanými v klimatizačních instalacích.
Vyražený úhloměr na těle
Nanášená stupnice umožňuje odečíst úhel ohybu přímo při práci, bez dalších měřicích nástrojů. Řešení se hodí pro opakované ohyby se shodnými parametry ve vodovodních nebo klimatizačních instalacích.
Zajišťovací zámek umožňující ohýbání krátkých úseků
Blokovací mechanismus zajišťuje stabilní upevnění trubky, což umožňuje ohýbat i úseky o délce od několika centimetrů. Bez této funkce by krátké části mohly při práci vyklouznout z drážky.
Ocelová ramena s ergonomickou rukojetí
Zesílená konstrukce ramen přenáší tlak bez deformace. Prodloužená ramena zvyšují páku, což snižuje potřebnou sílu při ohýbání tvrdších materiálů, jako je měkká ocel.
Technické specifikace
| Model | YT-21843 |
| Výrobce | YATO |
| Průměr trubek | 14 mm |
| Maximální úhel ohybu | 180° |
| Materiál těla | Hliník |
| Materiál ramen | Ocel |
| Kompatibilní materiály | Měkká měď, hliník, měkká ocel |
| Úhlová stupnice | Vyražená na těle |
| Zajišťovací zámek | Ano |
Použití ohýbačky trubek 14 mm
- Klimatizační instalacetvarování smyček a ohybů v měděných trubkách
- Chladicí instalacepříprava vedení chladiva
- Vodovodní instalaceohýbání hliníkových trubek ve vodních systémech
- Plynové instalacetvarování měděných vedení malého průměru
- Opravy vozidelohýbání brzdových a palivových vedení
- Montáž domácích spotřebičůpříprava napájecích vedení u chladicích zařízení
- Rekonstrukce topných systémůpřizpůsobení trubek netradičním trasám montáže
- Dílenské práceprototypování konstrukcí z kovových trubek
Volba materiálu a technika ohýbání
Měkká měď
Nejplastičtější materiál pro ohýbání. Žíhané měděné trubky (označení R220) lze ohýbat opakovaně bez rizika prasknutí. Používají se v klimatizačních instalacích díky odolnosti proti korozi a snadnému tvarování.
Hliník
Materiál lehčí než měď, ale náchylnější k praskání při ostrých ohybech. Vyžaduje rovnoměrný tlak a vyhýbání se opakovanému rovnání na stejném místě. Používá se v instalacích, kde má snížení hmotnosti význam.
Měkká ocel
Nejtrvdší z podporovaných materiálů. Ocelové trubky vyžadují větší tlak. Ohýbačka 14 mm si poradí s tenkostěnnými ocelovými trubkami o tloušťce stěny do 1 mm. U silnějších stěn může být nutné použít nástroj s větší pákou.
Používání a údržba
Před zahájením ohýbání zkontrolujte, zda je trubka čistá a zda na okrajích nemá otřepy, které by mohly způsobit zadření ve vodicí drážce. Trubka by měla být v drážce těla umístěna tak, aby se část určená k ohybu nacházela přesně v místě styku s přítlačným válečkem.
Při ohýbání vyvíjejte na ramena rovnoměrný, postupný tlak. Prudké pohyby mohou způsobit nerovnoměrnou deformaci nebo prasknutí materiálu. U úhlů větších než 90° se doporučuje provést ohýbání ve dvou krocích s kontrolou úhlu po každém z nich.
Po ukončení práce očistěte vodicí drážku od případných zbytků materiálu a mechanismus zámku chraňte před korozí lehkým namazáním. Nástroj skladujte na suchém místě a chraňte jej před nárazy, které by mohly zdeformovat hliníkové tělo.
Související produkty
Pro komplexní práci s trubkami zvažte: řezačky měděných trubek 328 mm, odhrotovače pro odstranění otřepů, rozšiřovače pro roztažení konců trubek před spojením a pružinové ohýbačky jako alternativu při přístupu ke zdroji napájení.
