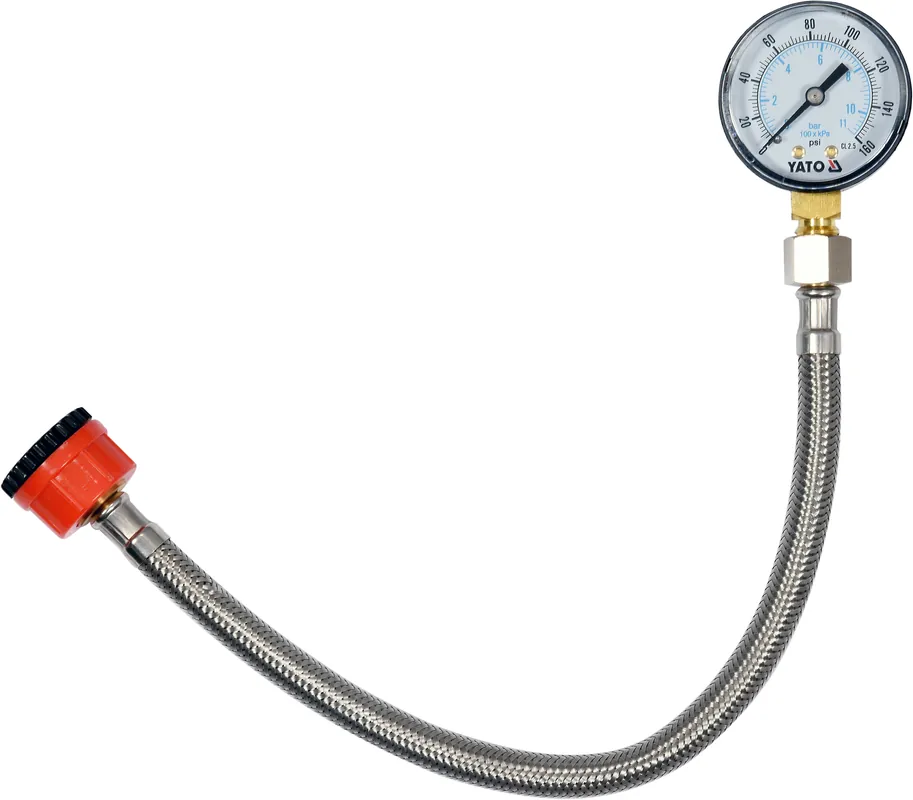

Sada pro kontrolu tlaku vodovodní instalace YT-24790 YATO
Diagnostický manometr s opletenou ocelovou hadicí určený k měření tlaku vody ve vodovodních instalacích. Sada umožňuje ověření provozních parametrů instalace, odhalení netěsností a diagnostiku závad ve vodovodních systémech.
Rozsah měření : 0-11 bar (1,1 MPa)
Délka hadice : 30 cm
Závitové přípojky : 3/4″ a 1/2″
Výrobce : YATO
Technická charakteristika měřicí sady
Rozsah měření do 11 barů
Maximální tlak 11 bar (1,1 MPa) pokrývá typický rozsah provozu vodovodních instalací v obytných budovách (2-6 barů) a umožňuje testování instalace při vyšších hodnotách. Umožňuje kontrolu jak provozního tlaku, tak provedení zkoušek těsnosti při zvýšených parametrech.
Opletená hadice z nerezové oceli
Hadice o délce 30 cm v ocelovém opletu zajišťuje pružnost při připojování a odolnost proti mechanickému poškození. Opletená konstrukce zvyšuje odolnost proti tlaku a chrání před přetržením. Nerezová ocel zabraňuje korozi při kontaktu s vodou.
Univerzální závitové přípojky
Dva rozměry závitů3/4″ a 1/2″odpovídají nejběžnějším průměrům ve vodovodních instalacích. Závit 1/2″ se používá u výtokových ventilů a přípojek spotřebičů, zatímco 3/4″ u hlavních rozvodů a hlavních měřicích míst. Sada nevyžaduje dodatečné adaptéry.
Konstrukce analogového manometru
Systém odečtu pomocí ručičky umožňuje rychlé posouzení tlaku bez potřeby napájení. Analogový mechanismus je odolný proti vlhkému prostředí a nevyžaduje kalibraci před každým použitím. Stupnice je čitelná z různých úhlů pohledu.
Technická specifikace
| Model | YT-24790 |
| Výrobce | YATO |
| Rozsah měření | 0-11 bar (0-1,1 MPa) |
| Délka hadice | 30 cm |
| Materiál hadice | Opletená nerezová ocel |
| Rozměry závitových připojení | 3/4″ a 1/2″ |
| Typ manometru | Analogový s ručičkou |
| Použití | Vodovodní instalace, měření tlaku |
Použití ve vodovodních instalacích
- Měření provozního tlaku ve vodovodních rozvodech obytných a veřejných budov
- Diagnostika poklesů tlaku ukazujících na netěsnosti nebo ucpání v systému
- Ověření funkce redukčních ventilů tlaku a regulačních ventilů
- Kontrola tlaku při uvádění nových instalací do provozu a po opravách
- Kontrola provozních parametrů čerpadel a hydroforů
- Zkoušky těsnosti instalace před zasypáním nebo zakrytím
- Monitorování tlaku při instalaci zařízení vyžadujících určité parametry (pračky, myčky, bojlery)
- Lokalizace míst s nadměrným odporem proudění ve vodovodní síti
Používání a údržba měřicí sady
Připojení k instalaci
Před připojením je nutné zjistit typ závitu v měřicím místěnejčastěji se používají závity 1/2″ u výtokových ventilů nebo 3/4″ u hlavních rozdělovacích míst. Závit je třeba očistit od nečistot a zkontrolovat stav těsnění. Po utažení přípojky pomalu otevřete ventil a sledujte nárůst hodnot na manometru. Náhlé otevření může poškodit měřicí mechanismus.
Odečet a interpretace hodnot
Správný tlak v instalaci obytného domu je 2-4 bary ve výtokových místech. Hodnoty pod 2 bary mohou způsobovat problémy s provozem zařízení, hodnoty nad 6 barů zvyšují riziko poškození a vyžadují použití redukčního ventilu. Při zkouškách těsnosti se tlak zvýší o 1-2 bary nad provozní hodnotu a sleduje se po dobu 15-30 minutpokles hodnot signalizuje netěsnost.
Skladování a údržba
Po ukončení měření je třeba před odšroubováním sady uvolnit tlak v instalaci. Hadici je třeba osušit a skladovat na místě chráněném před trvalým ohnutím. Manometr chraňte před nárazypoškození mechanismu způsobuje nepřesné hodnoty. Pravidelně kontrolujte stav těsnění v závitových přípojkách.
