Popis

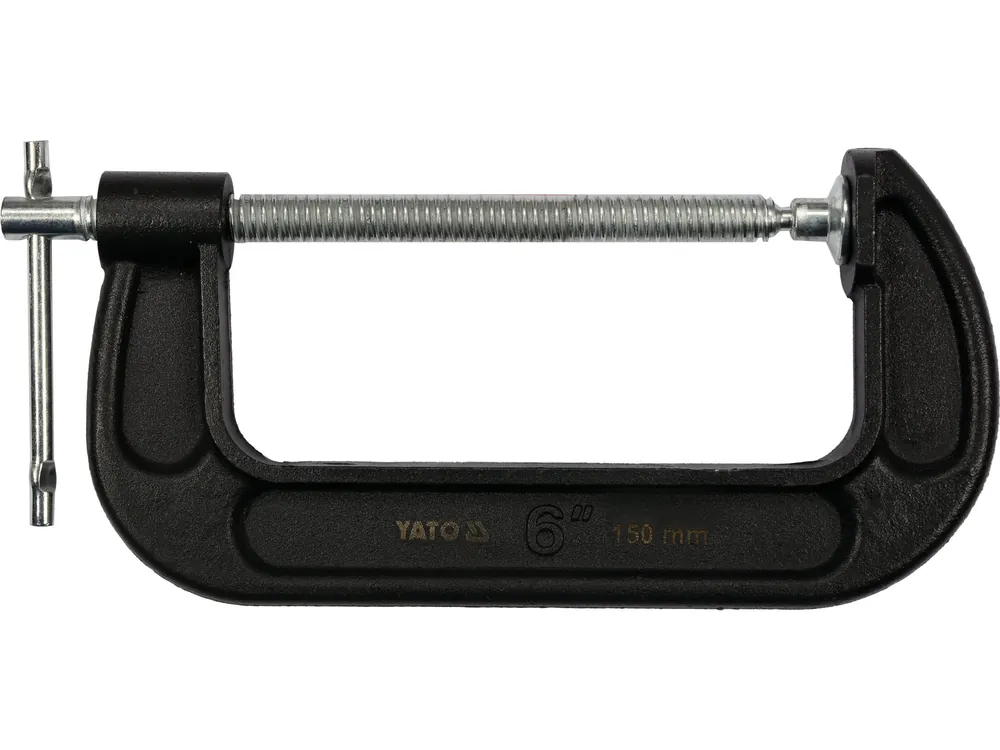

Šroubová svěrka 6″ YT-64255 YATO
Šroubová svěrka typu C s rozevřením 6 palců, určená k upevňování a přitlačování dílů při montážních, svářečských a obráběcích pracích. Konstrukce z temperované litiny zajišťuje stabilitu i při velkém zatížení.
Typ konstrukce : Svěrka typu C
Rozevření čelistí : 6″ (152 mm)
Materiál těla : Temperovaná litina
Materiál šroubu : Ocel A3
Technické vlastnosti šroubové svěrky YATO
Temperovaná litina v konstrukci těla
Tělo vyrobené z temperované litiny spojuje mechanické vlastnosti oceli s odolností proti křehkému praskání. Tento materiál se vyznačuje vyšší pevností v tahu než běžná šedá litina, což se projevuje vyšší odolností proti mechanickému poškození při intenzivním používání.
Přítlačný šroub z oceli A3
Šroub vyrobený z konstrukční oceli A3 je vybaven speciálním závitem a otočným čepem. Závit s optimalizovaným stoupáním zajišťuje plynulé nastavení a rovnoměrné rozložení přítlačné síly. Otočný čep se automaticky přizpůsobuje úhlu přitlačované plochy, čímž zvyšuje stabilitu upevnění.
Žebrovaná konstrukce těla
Dodatečné zpevňující žebrování těla minimalizuje průhyb při zatížení a zvyšuje torzní tuhost celé konstrukce. Toto řešení zabraňuje deformacím při přitlačování těžkých dílů a zachovává přesnost upevnění i při maximálním rozevření čelistí.
Práškový lak
Povrch chráněný elektrostaticky nanášeným práškovým lakem vytváří těsnou antikorozní bariéru. Tato technologie zajišťuje rovnoměrnou tloušťku vrstvy a lepší přilnavost než tradiční lakování, což zvyšuje odolnost proti poškrábání a mechanickému poškození při používání.
Technická specifikace
| Model | YT-64255 |
| Výrobce | YATO |
| Typ svěrky | C (jednovřetenová) |
| Nominální rozevření | 6″ (152 mm) |
| Materiál těla | Temperovaná litina |
| Materiál přítlačného šroubu | Konstrukční ocel A3 |
| Povrchová úprava | Práškový lak |
| Typ šroubu | S otočným čepem |
Použití svěrky typu C
- Upevnění ocelových dílů při svařování kovových konstrukcí
- Přitlačení dřevěných dílů při truhlářských a tesařských pracích
- Stabilizace plechů při pokrývačských a klempířských pracích
- Držení dílů při mechanickém obrábění v dílnách
- Montáž okenních a dveřních rámů ve stavebnictví
- Spojování konstrukčních dílů při montážních pracích
- Přitlačení lepených spojů během vytvrzování
- Upevnění dílů při opravných a renovačních pracích
Rozevření 6 palcůklíčový parametr
Rozevření 6 palců (152 mm) určuje maximální tloušťku materiálu, který lze upnout mezi čelisti svěrky. Tento parametr je třeba volit s rezervouu dílů o tloušťce 120-130 mm zajistí svěrka 6″ pohodlnou práci s plným rozsahem nastavení. Při výběru je nutné zohlednit také hloubku hrdla (vzdálenost od osy šroubu k okraji čelisti), která ovlivňuje možnost upevnění dílů dále od okraje.
Používání a údržba
Před prvním použitím je nutné očistit závit šroubu od ochranné vrstvy přepravního maziva a nanést tenkou vrstvu strojního oleje. Pravidelné mazání závitu každé 2-3 měsíce používání zajišťuje plynulé nastavení a chrání před korozí.
Během práce je nutné svěrku upevnit ke stabilnímu podkladu nebo k pracovnímu stolu pomocí montážních otvorů v základně. Přitlačování dílů by mělo probíhat postupně, otáčením šroubu rovnoměrně a bez prudkých trhnutí. Maximální zatížení by nemělo překročit nominální hodnotu pro danou velikost svěrky.
Po skončení práce je nutné uvolnit přítlak a odstranit nečistoty z povrchu svěrky. Skladování v suché místnosti s minimální vlhkostí vzduchu zabraňuje povrchové korozi. Pokud se objeví stopy rzi, doporučuje se mechanické očištění a opětovná ochrana povrchu ochranným olejem.
Kontrola technického stavu
Před každým použitím se vyplatí zkontrolovat stav závitu přítlačného šroubunadměrné opotřebení se projevuje volným chodem nebo obtížným dotahováním. Je třeba kontrolovat také stav čepuvůle ve spojení s koncovkou šroubu může způsobit nerovnoměrný přítlak. Praskliny těla vyřazují nástroj z dalšího používání z bezpečnostních důvodů.
